Como criar uma visualização no Superset¶

Visão Geral¶

No Superset, uma visualização é chamada de Chart (Gráfico). Cada chart é construído a partir de um dataset previamente cadastrado, e pode ser adicionado a um ou mais dashboards. A criação de um gráfico envolve:

Escolher o dataset
Selecionar o tipo de gráfico
Definir métricas, dimensões e filtros
Salvar e adicionar ao dashboard (opcional)

1. Acessar a área de gráficos (Charts)¶

Superset

Etapas:¶

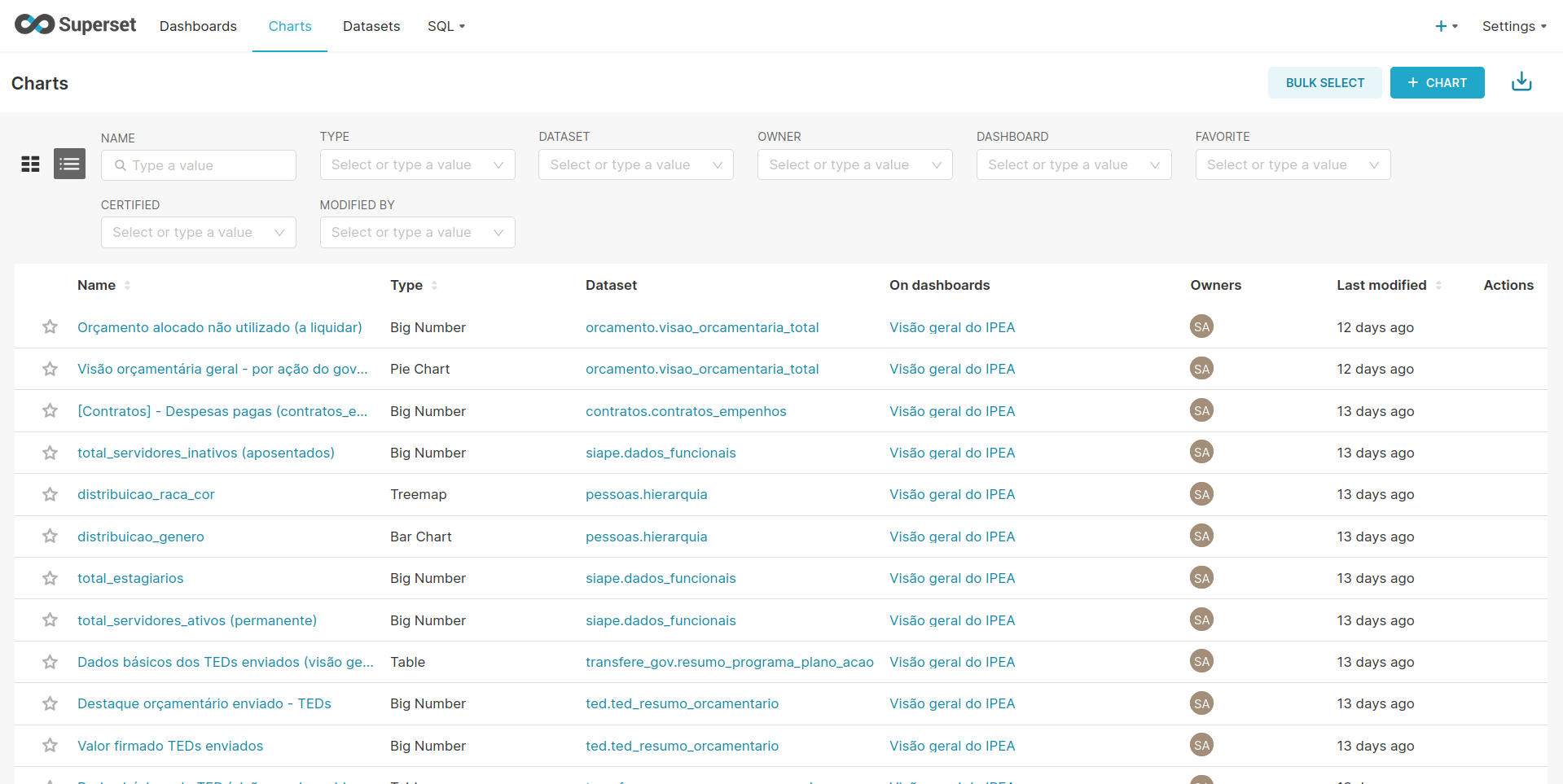

No menu superior, clique em Charts.
Você verá uma lista de gráficos já criados.
Cada gráfico mostra o nome, tipo, dataset relacionado, dashboards associados, dono e última modificação.

Exemplo da lista de gráficos:

Nome: "Orçamento alocado não utilizado"
Tipo: Big Number
Dataset: orcamento.visao_orcamentaria_total
Dashboard: "Visão geral do IPEA"

2. Criar um novo gráfico¶

Superset

Etapas:¶

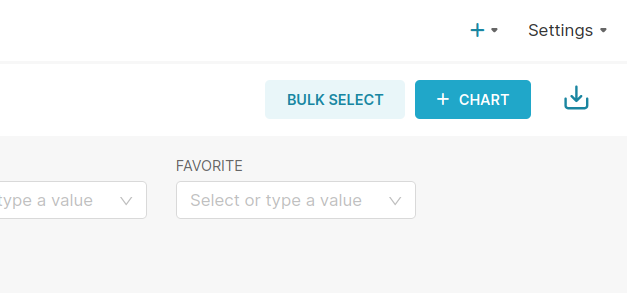

Clique no botão azul + CHART no canto superior direito.
A interface de criação será aberta com duas etapas principais:
- Escolher dataset
- Escolher tipo de gráfico

3. Escolher um dataset¶

Superset

Etapas:¶

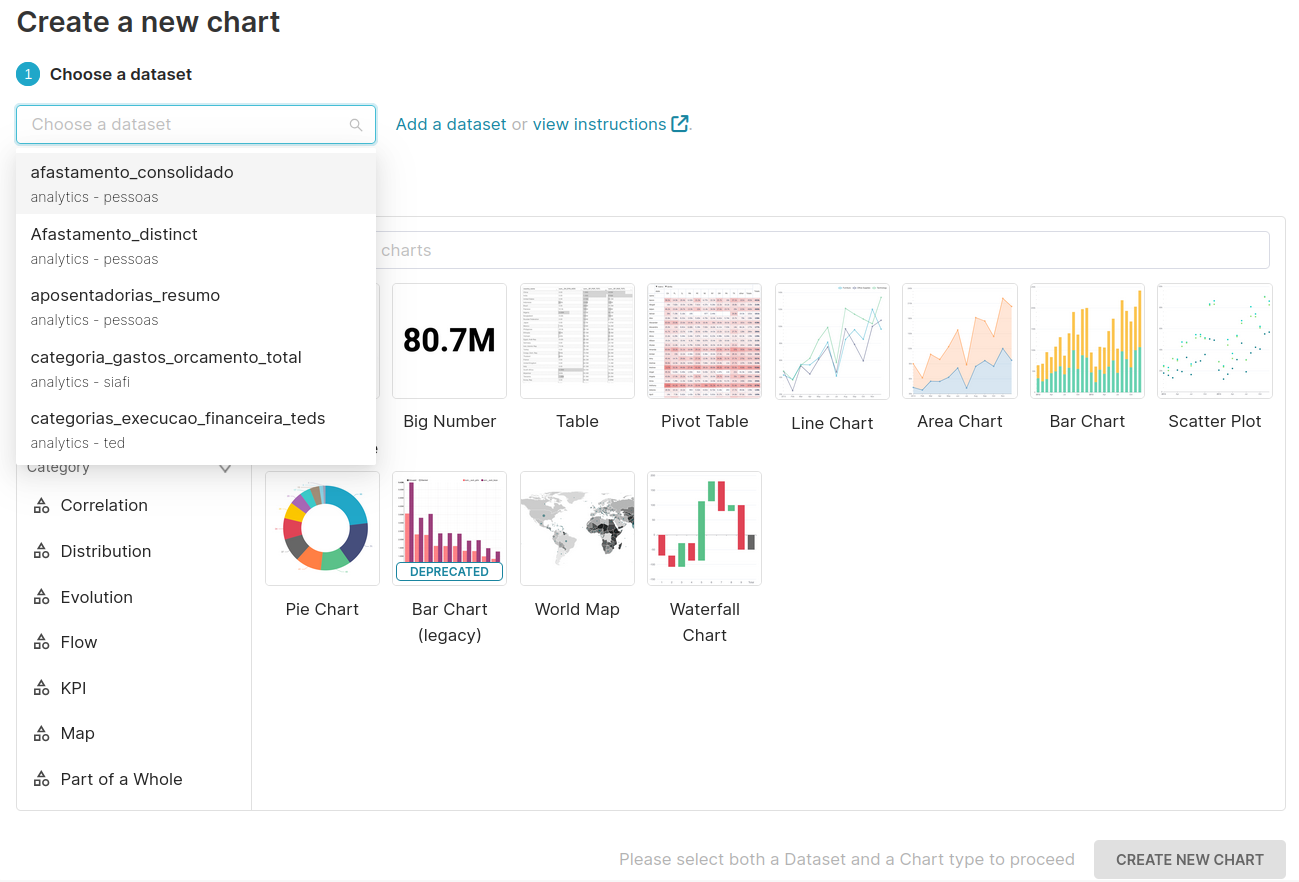

No campo Choose a dataset, clique para exibir a lista de datasets disponíveis.
Você pode digitar para filtrar os datasets por nome.
Exemplo de datasets disponíveis:
- afastamento_consolidado
- contratos.contratos
- categorias_execucao_financeira_teds

Importante: O dataset deve estar previamente cadastrado no Superset com colunas e métricas detectadas ou configuradas.

4. Escolher o tipo de gráfico¶

Etapas:¶

Após escolher o dataset, selecione o tipo de gráfico:
Exemplos: Big Number, Table, Pivot Table, Line Chart, Area Chart, Bar Chart, Pie Chart, Scatter Plot, etc.
O Superset categoriza os tipos em:
- Popular
- ECharts
- Advanced-Analytics
- Por categoria: KPI, Distribution, Evolution, etc.

Exemplo de escolha: "Bar Chart" (gráfico de barras) para visualizar agrupamentos por categoria.

5. Configurar os dados do gráfico¶

Após escolher o dataset e o tipo de gráfico, você será levado à tela de configuração do chart. Essa etapa é fundamental, pois é onde definimos quais colunas e métricas vão alimentar a visualização.

Superset

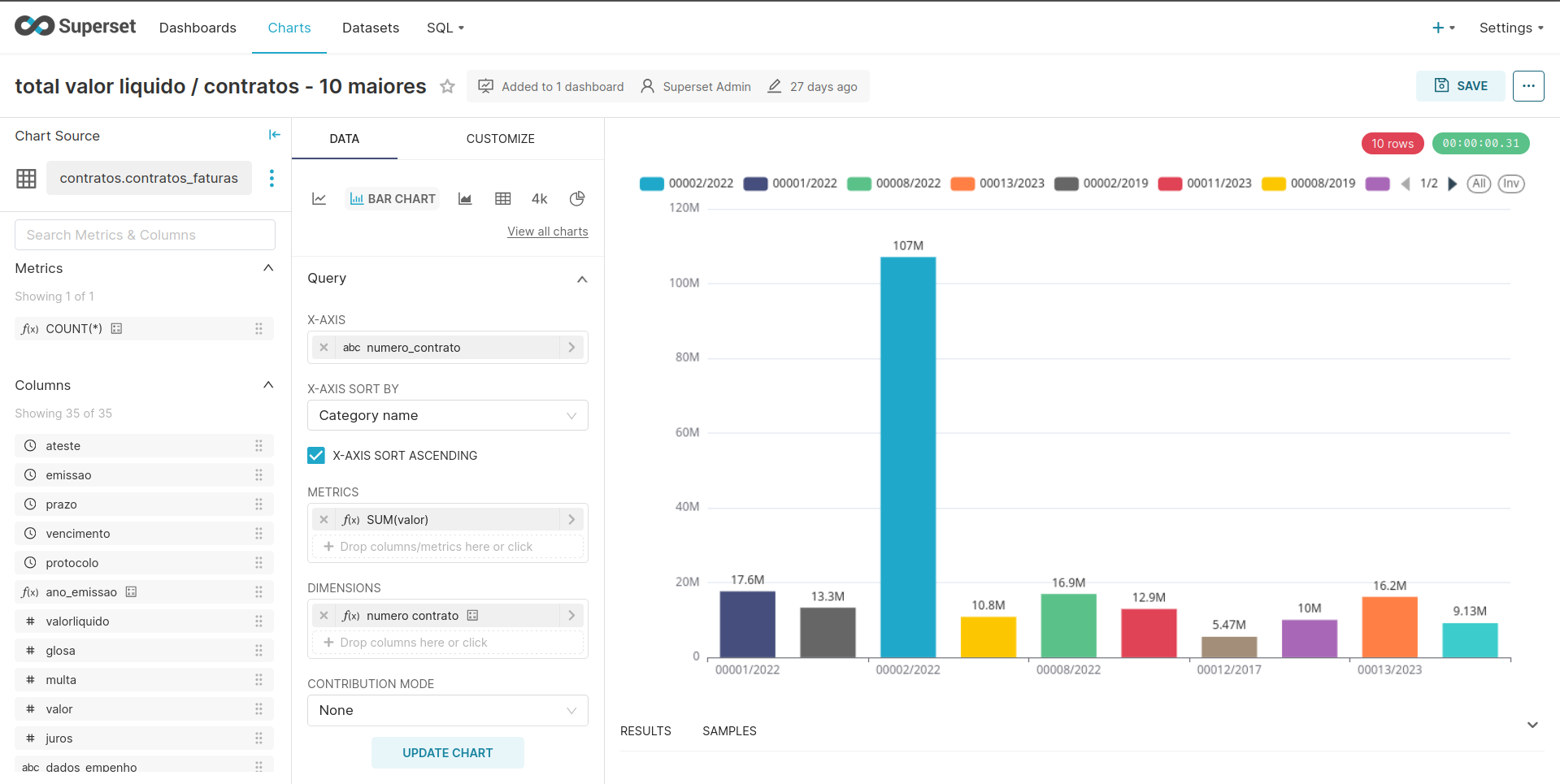

Na imagem, temos um exemplo de Bar Chart (Gráfico de Barras) baseado no dataset contratos.contratos_faturas.

Painel lateral esquerdo¶

Aqui você encontra:

Metrics: operações matemáticas pré-definidas, como COUNT(*), SUM(coluna), AVG(coluna).
Columns: todas as colunas disponíveis no dataset (ex: numero_contrato, valor, valorliquido, prazo, etc).

Configurações do gráfico¶

X-Axis (Eixo X)¶

Define as categorias que aparecerão no gráfico.
No exemplo: foi selecionado numero_contrato, ou seja, cada barra representa um contrato.

X-Axis Sort By¶

Define como os valores do eixo X serão ordenados.
No exemplo: ordenado por “Category name”, em ordem crescente.

Metrics (Métricas)¶

Define o valor numérico que será agregado e exibido.
No exemplo: SUM(valor), ou seja, soma do valor de cada contrato.

Dimensions¶

Permite segmentar ou detalhar os dados por categorias adicionais.
No exemplo: foi repetido numero_contrato, indicando que cada barra corresponde a um contrato específico.

6. Gerar e visualizar o gráfico¶

Após preencher os campos obrigatórios, clique em CREATE CHART.
O gráfico será renderizado no painel direito.
Você pode continuar ajustando as colunas e filtros até atingir a visualização desejada.

7. Salvar o gráfico¶

Clique em SAVE no canto superior direito.
Defina:
- Nome do gráfico
- Dashboard onde ele será incluído (opcional)
- Descrição (opcional)
Finalize clicando em SAVE & GO TO DASHBOARD ou apenas SAVE.

Visualizações no Superset são dinâmicas: você pode atualizar os dados e o gráfico será renderizado novamente.
Dashboards são compostos por múltiplos charts. Você pode reutilizar o mesmo gráfico em vários dashboards.
Os tipos de gráfico mais usados para dados governamentais costumam ser:
- Big Number: Destaques
- Bar Chart: Comparações categóricas
- Line Chart: Séries temporais
- Table: Listagens e relatórios detalhados
Use filtros por data para melhorar a performance em datasets grandes.
